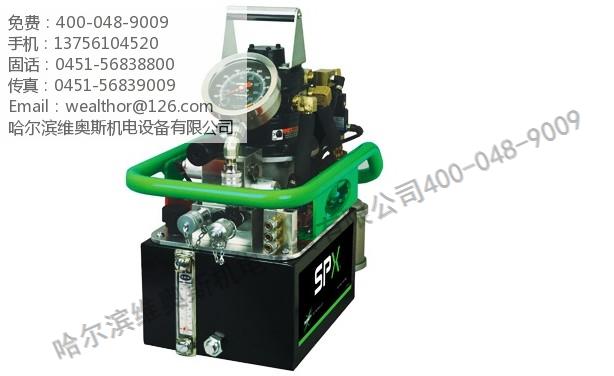

ISP系列液壓氣動泵
ISP系列液壓氣動泵: Power Team憑借其產品的耐用、易操作和長期的成本效益在高壓液壓泵市場處于領導地位。Power Team在第一款可不間斷運行的壓力泵上應用了無級泵技術，這使得工作效率提升到200%。
質量意味著更低的周期成本:
- 超過10萬次的使用壽命
- 可在50°C / 122°F的環境下持續運轉(需選冷卻套件)
- 已被證實的優良設計：可靠性突出
- 帶有保護邊框
- 密閉的液壓油箱
- 模塊化的泵插裝槽口
- 空氣預過濾器使油品經過過濾調制以確保潔凈、穩定和持續的氣源供應。
增強了適用性:
- 相比2級泵，將工作速率增加到200%
- 最多可以一臺泵上驅動4個工具
- 可移動的遙控手柄(7.6米)長
- 內置尾氣熱轉換器：內部的油路會經過轉換器從而防止當冷卻的液壓油在達到最適溫度時產生凝結
- 可輕松調節壓力來達到理想的扭矩值
- 帶有刻度的壓力表盤
- 改進了油過濾裝置
以安全為基礎的設計:
- 強勁的3kW(4HP)的氣動馬達
- 輕易可調的壓力調節釋放閥
- 回油時，安全閥固定在103bar(1500 psi / 103 bar)
- 遵照ATEX II, CAT2, GDcT4標準制造。能夠在易爆的危險場合安全使用
- 運轉噪音低
注意: 此系統不能用于提升應用的工況。
| 訂貨號 |
所需空氣的壓力值 |
最大壓力 |
700 bar壓力下
空載噪音(dBA) |
| 輸出 |
每分鐘轉速 |
PA60APF5FP
(帶壓力表) |
1.4 m³/min @ 6 bar
50 cfm / @ 80 psi |
700 bar
10,000 psi |
3,000
3,000 |
75
75 |
PA60APF5FP
(帶保護邊框) |
| 訂貨號 |
在7 bar (100 psi) 下的
空氣流量值 90CFM 2.5m³/min |
| 35 bar |
120 bar |
350 bar |
700 bar |
可用油箱流量 |
PA60APF5FP
(帶壓力表) |
8.6 L/min.
530 in³/min. |
5.0 L/min.
300 in³/min. |
1.8 L/min.
110 in³/min. |
1.0 L/min.
55 in³/min. |
3.8 L
231 in³ |
PA60APF5FP
(帶防護邊框) |
| 訂貨號 |
A |
B |
C |
重量 |
| (in.) |
(mm.) |
(in.) |
(mm.) |
(in.) |
(mm.) |
(lbs.) |
(kg.) |
PA60APF5FP
(帶壓力表) |
21.0 |
533 |
11.87 |
302 |
19.66 |
499 |
75.0 |
34.1 |
| |
|
| 訂貨號 |
D |
E |
F |
重量 |
| (in.) |
(mm.) |
(in.) |
(mm.) |
(in.) |
(mm.) |
(lbs.) |
(kg.) |
PA60APF5FP
(帶防護邊框) |
19,625 |
498 |
14.0 |
356 |
20.16 |
512 |
80.0 |
36.3 |
下表顯示了一個傳統的兩級液壓泵的流量曲線：從流量高的地方移動到48bar壓力下的最低流量。同表還顯示了ISP系列的泵有著高得多的流量值并且在壓力作用下仍然保持平穩。流量是基于壓力不停地在變化，通過達到最大功率和流量來體現壓力變化。而流量的最大增值就在69bar和345bar之間。
對于像扭力扳手這樣的工具，在69bar和345bar壓力下運行是極具意義的。這樣工具就能以2倍速工作，通過在更少的時間里完成工作來提高生產力。
- 產品特征
- ISP系列液壓氣動泵
ISP系列液壓氣動泵: Power Team憑借其產品的耐用、易操作和長期的成本效益在高壓液壓泵市場處于領導地位。Power Team在第一款可不間斷運行的壓力泵上應用了無級泵技術，這使得工作效率提升到200%。
質量意味著更低的周期成本:
- 超過10萬次的使用壽命
- 可在50°C / 122°F的環境下持續運轉(需選冷卻套件)
- 已被證實的優良設計：可靠性突出
- 帶有保護邊框
- 密閉的液壓油箱
- 模塊化的泵插裝槽口
- 空氣預過濾器使油品經過過濾調制以確保潔凈、穩定和持續的氣源供應。
增強了適用性:
- 相比2級泵，將工作速率增加到200%
- 最多可以一臺泵上驅動4個工具
- 可移動的遙控手柄(7.6米)長
- 內置尾氣熱轉換器：內部的油路會經過轉換器從而防止當冷卻的液壓油在達到最適溫度時產生凝結
- 可輕松調節壓力來達到理想的扭矩值
- 帶有刻度的壓力表盤
- 改進了油過濾裝置
以安全為基礎的設計:
- 強勁的3kW(4HP)的氣動馬達
- 輕易可調的壓力調節釋放閥
- 回油時，安全閥固定在103bar(1500 psi / 103 bar)
- 遵照ATEX II, CAT2, GDcT4標準制造。能夠在易爆的危險場合安全使用
- 運轉噪音低
注意: 此系統不能用于提升應用的工況。
- 產品規格
-
| 訂貨號 |
所需空氣的壓力值 |
最大壓力 |
700 bar壓力下
空載噪音(dBA) |
| 輸出 |
每分鐘轉速 |
PA60APF5FP
(帶壓力表) |
1.4 m³/min @ 6 bar
50 cfm / @ 80 psi |
700 bar
10,000 psi |
3,000
3,000 |
75
75 |
PA60APF5FP
(帶保護邊框) |
| 訂貨號 |
在7 bar (100 psi) 下的
空氣流量值 90CFM 2.5m³/min |
| 35 bar |
120 bar |
350 bar |
700 bar |
可用油箱流量 |
PA60APF5FP
(帶壓力表) |
8.6 L/min.
530 in³/min. |
5.0 L/min.
300 in³/min. |
1.8 L/min.
110 in³/min. |
1.0 L/min.
55 in³/min. |
3.8 L
231 in³ |
PA60APF5FP
(帶防護邊框) |
- 產品尺寸
| 訂貨號 |
A |
B |
C |
重量 |
| (in.) |
(mm.) |
(in.) |
(mm.) |
(in.) |
(mm.) |
(lbs.) |
(kg.) |
PA60APF5FP
(帶壓力表) |
21.0 |
533 |
11.87 |
302 |
19.66 |
499 |
75.0 |
34.1 |
| |
|
| 訂貨號 |
D |
E |
F |
重量 |
| (in.) |
(mm.) |
(in.) |
(mm.) |
(in.) |
(mm.) |
(lbs.) |
(kg.) |
PA60APF5FP
(帶防護邊框) |
19,625 |
498 |
14.0 |
356 |
20.16 |
512 |
80.0 |
36.3 |
- 產品性能
-
下表顯示了一個傳統的兩級液壓泵的流量曲線：從流量高的地方移動到48bar壓力下的最低流量。同表還顯示了ISP系列的泵有著高得多的流量值并且在壓力作用下仍然保持平穩。流量是基于壓力不停地在變化，通過達到最大功率和流量來體現壓力變化。而流量的最大增值就在69bar和345bar之間。
對于像扭力扳手這樣的工具，在69bar和345bar壓力下運行是極具意義的。這樣工具就能以2倍速工作，通過在更少的時間里完成工作來提高生產力。
-
|
